纏繞型濾芯

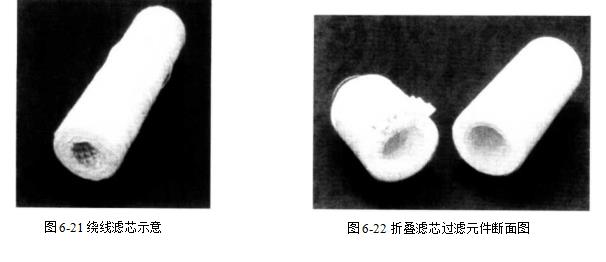

纏繞型濾芯利用把人造短纖維的細線纏繞 在線圈架或?yàn)V筒芯上就形成一個濾筒，這種濾筒對表面過濾方式無法除去的懸浮固體顆粒具有很高的納污能力。圖6-21一種繞線式濾筒示意圖。

羊毛、棉紗、玻璃纖維或合成材料都可以制成纏繞的細線，經過涂刷處理就可以提供用于過濾的多纖維的表面。在同一個濾筒上以不同間距纏繞可以得到一定程度的非對稱過濾面，但其非對稱的范圍有一定限制。彈力紗也可纏繞成為濾筒，具有自支撐的作用，這時不需線圈架因此價格相對低廉，然而其結構強度及納污能力受到影響表面過濾器真正的表面過濾器的過濾機理僅僅是表面篩分。然而絕大多數工業上應用的表面過濾器的濾芯也用深層床過濾機理過濾。如果采用規則的幾何形狀的濾芯，那么其表面過濾機理將導致極低的納污能力并使過濾面積受到限制。要克服這一缺陷，經常把過濾介質折疊成如圖6-22所示的形式或采用錯流過濾的方式。

如果采用折疊過濾介質的方法，一個尺寸是230mmX 34mmX 16mm（長X外徑X內徑）的10in濾芯可以獲得高達0.5m2的過濾表面積。過濾器還可以做成由一系列膜盤組成的結構，膜盤之間用定距片定位。折疊表面過濾元件一般由柔性材料制造，如聚合物，從使用的觀點來看大多作為最終過濾元件使用。絕對過濾器進行微濾操作可以達到0. lMm的過濾精度，過濾精度小于這一等級時可以采用超濾技術。

由于表面膜過濾元件趨向于作為重要使用場合前的最終過濾元件，所以其設計非常關鍵。濾膜必須具有足夠的強度，用于保證由于流動變化引起的水力振動不致使顆粒泄出。濾膜的密封效果也要保證，既要使帶密封環的濾芯能推入過濾機腔室內，又要保證膜材料黏結到端面上。這種黏結要足夠堅固，以防止在操作負荷作用下壓差增加或發生流動波動時引起的濾筒塌陷。

縫隙過濾元件沒有密封圈或密封環時，在壓力作用下壓緊到一起的一組固體薄圓盤, 就可以在圓盤之間構成流道。這就是縫隙過濾元件的設計原則，必須有朝向圓盤中心的流道以保證濾液流出濾芯。一般釆用的是金屬圓盤，但也可以使用聚合物和處理過的紙質圓盤。類似于彈簧的金屬過濾元件也可以使用，可以通過釋放彈性元件的壓縮力和用反沖洗來完成清洗。
